【NETGEAR M4300-52G】ポートVLANとLAG(リンクアグリゲーション)を設定する
NETGEARのネットワークスイッチ｢M4300-52G｣のポートVLANとLAG(リンクアグリゲーション)を設定した時のメモ。
GUI(ブラウザアクセスする管理画面)があるようなので、これを使って設定をした。
環境
・NETGEAR M4300-52G
実施内容

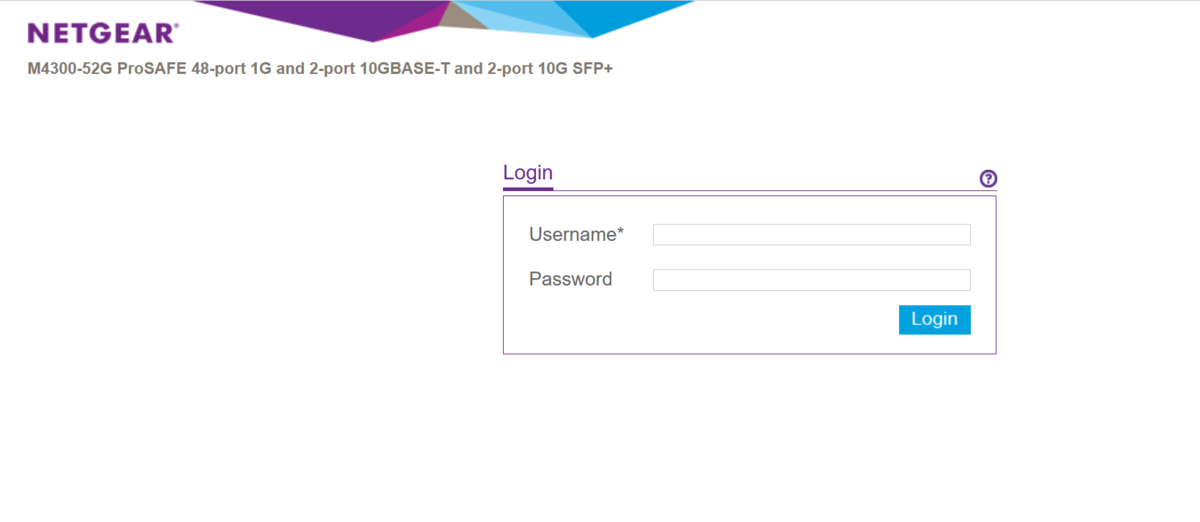

ログイン
ユーザ、パスワードを入力して｢Login｣をクリックする。
ポートVLAN設定
｢Switching｣→｢VLAN｣→｢VLAN Membership｣と進むと、以下画面になる。
ポートVLANを設定したいVLAN IDをプルダウンから選択して、対象のポートをクリックして｢U｣と表示させる。
※以下の例では、Unit1の13ポート、14ポートにVLAN200をで設定している。
その後、画面右上の｢Apply｣をクリックする。
ポートVLANが設定されたことを確認する。

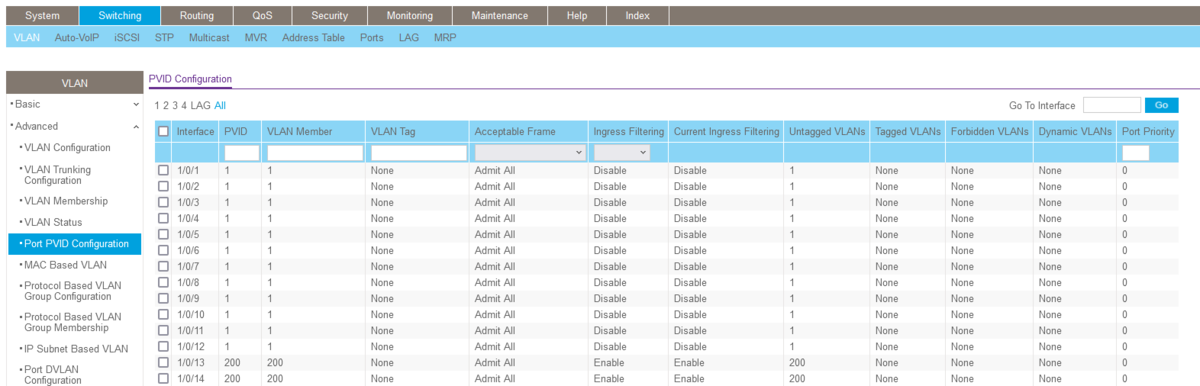

｢Switching｣→｢VLAN｣→｢Port PVID Configuration｣と進むと、以下画面になる。
Unit1の13ポート、14ポート(interface列が1/0/13、1/0/14の行)を確認すると、PVID、VLAN Memberの列にVLAN200が表示されていることが確認できる。
この状態になっていればOK。
LAG(リンクアグリゲーション)設定
LAGの設定をする。
｢Switching｣→｢LAG｣→｢LAG Configuration｣と進むと、以下画面になる。
今回はch1に設定してみる。

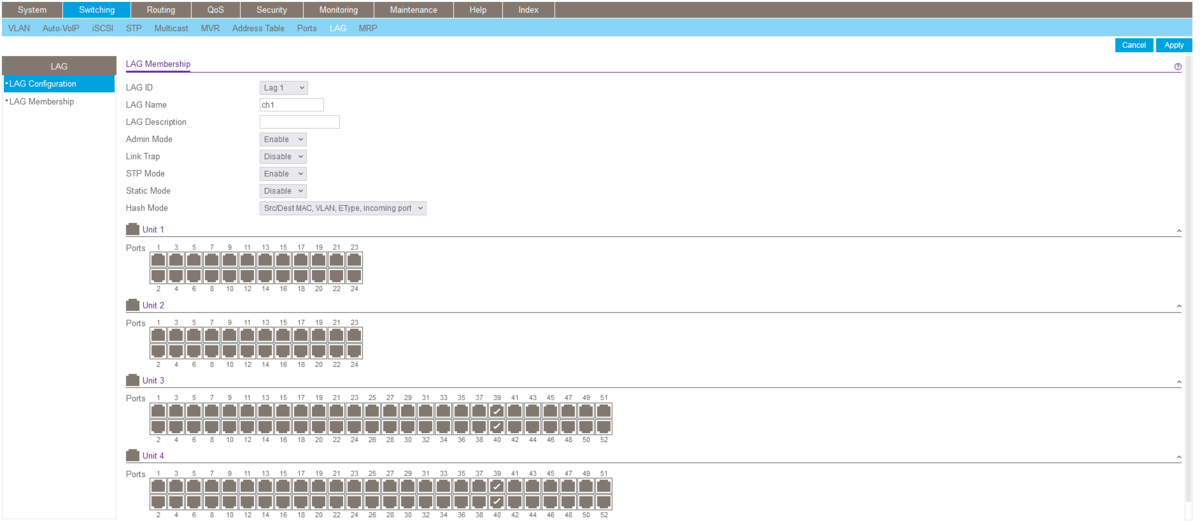

LAG Nameの列の｢ch1｣をクリックする。
必要であればLAGの各設定項目をプルダウンを操作して変更する。
以下画像に表示されているのがデフォルトの値。
Static Modeは、対向ポートの設定と同じにする必要があるので、確認して設定すること。
今回は、対向機器のLAGポートでLACPを使用しているため、Static Modeを｢Disable｣としている。
LAGを設定するポートをクリックして、チェックマークを付ける。
※以下の例では、Unit3の39、40ポート、Unit4の39、40ポートの4つのポートにLAGを設定している。
その後、画面右上の｢Apply｣をクリックする。
LAG設定を確認する。
｢Switching｣→｢LAG｣→｢LAG Configuration｣と進み、Configured Portsに設定したポート番号が表示されていることを確認できればOK。
